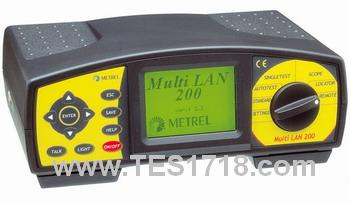

MI2012（LAN200）五类网络电缆分析仪
| MODEL MI-2012(LAN200)
为5类线性能测试提供最佳工具
- 仪器测试完全满足TSB67标准。
- 支持所有双绞线及同轴线的测试。
- 自动测试保证25秒钟内完成各种指标测试。
- 提供不同的测试标准及电缆类型的选择。电话:010-82613432
- 频率到200M用于测试数据线
- 可达200M的测试频率，测试交扰、衰减、ACR、回损等指标满足最新技术要求。电话:010-82613432
- 延时偏移及传输延时测试用于多信道协议测试。
- 专业测试软件包用于与网络连接
- 可下载500个测试结果及测试报告（三种不同形式）
其它功能：电话:010-82613432
- 内置时域反射仪用于测试线缆的各种故障
- 选择NVP选件可以长度精确测试
- 可以检测各种连接故障
- 电缆识别功能
- 与远端单元实现全双功通话功能
|
MI-2012(LAN-200)
|
技术参数：
| 功能
电话:010-82613432 |
范围
|
精度电话:010-82613432 |
| 衰减电话:010-82613432 |
1---200MHZ
|
+2%dB@100M
|
| 回路阻抗
|
0---200Ω
电话:010-82613432 |
+（5%+1Ω） |
| 阻抗
|
35---180Ω
|
+（10%+2Ω） |
| NEXT
远端NEXT*
|
1---2
00MHZ |
+3.2%dB@100M
|
| ACR
电话:010-82613432 |
1---200MHZ
|
参考NEXT及衰减 |
| 长度
电话:010-82613432 |
1---300米 |
+（3%+0.5米）电话:010-82613432 |
| 1---1000米(同轴)
|
+（5%+0.5米） |
| 回损
|
1-
--200MHZ 电话:010-82613432 |
+3.2%dB@100M
|
| 传播延时
|
0---4000ns
电话:010-82613432 |
+（3%+3ns）
|
| 延时偏移
|
0---4000ns
|
+（3%+3米） |
| 快速线缆测试
|
开\短路,分线及长度
电话:010-82613432 |
| 线缆测试
电话:010-82613432 |
开\短路,分线,串话及反相 |
| TDR
电话:010-82613432 |
可选择脉冲宽度,NVP,增益
|
| 测试标准
电话:010-82613432 |
TSB67,TSB95,LEVELII
|
一般规格:
| 电缆标准 |
TSB568基本连接；ISO11801 C,D级；EN50173 C,D级电话:010-82613432 |
| 通话接口 |
通过标准耳机实现全双工通讯电话:010-82613432 |
| 光纤测试 |
需升级电话:010-82613432 |
| 电缆类型 |
UTP；STP；SCTP；FTP及同轴电缆 |
| 显示 |
带背光的高分辨率液晶显示 |
| 记忆 |
500个自动测试结果电话:010-82613432 |
| 电源 |
充电电池；连续工作8小时；尺寸：265×110×185mm |
| 重量 |
2.1kg |
| 软件升级 |
有电话:010-82613432 |
| LAN标准套电话:010-82613432 |
用于网络安装时测试
仪器主机;远端单元
2根5类匹配电缆;电缆识别器(4)
软件及RS232电缆;软包操作手册 |
| LAN200全功能套 |
用于大型网络测试
主机(2台);2根5类匹配电缆
电缆识别器(4);软件及RS232电缆
软包操作手册电话:010-82613432 |
| LAN200选件 |
全双工通讯选件
A1041耳机2个
A1043识别装置II(#5-#6)
A1044识别装置II(#17-#28) |
